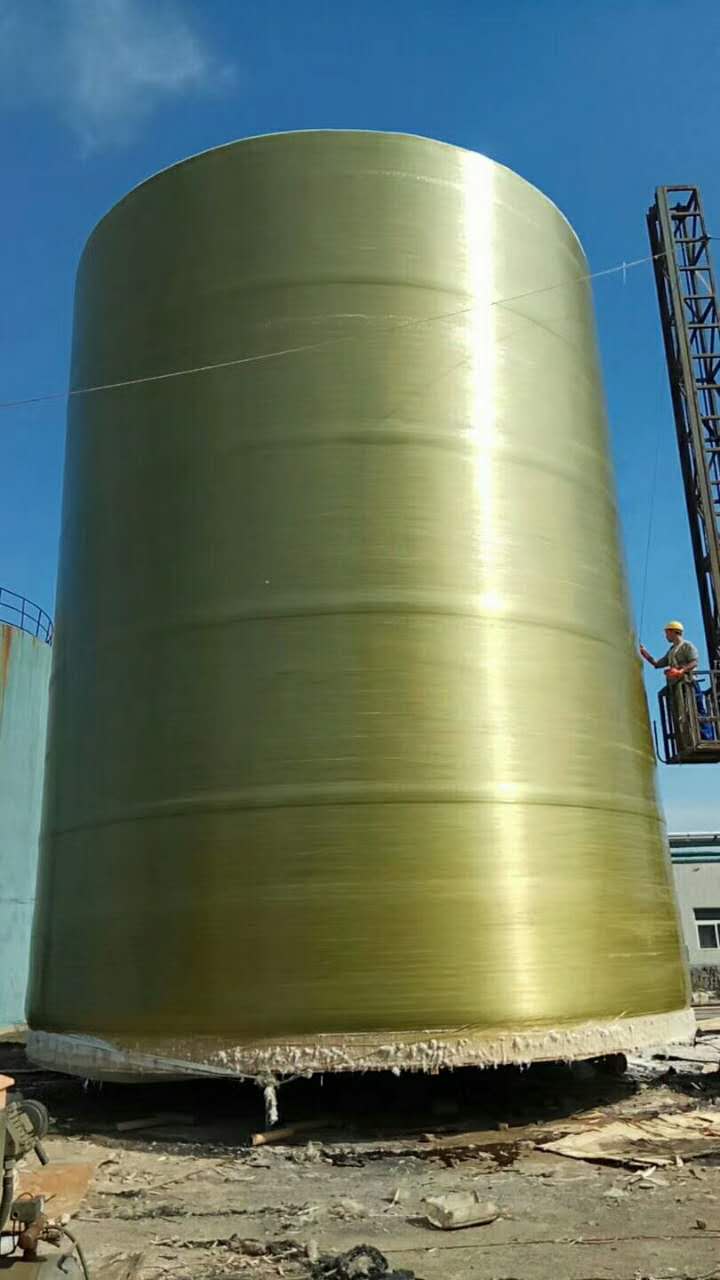

1、制造工藝

    由計(jì)算機(jī)控制,在芯模上按要求制作內(nèi)襯層(例如防腐蝕內(nèi)襯層),凝膠后按規(guī)定設(shè)計(jì)好的線型和厚度纏繞結(jié)構(gòu)層,最后制作保護(hù)層。

    2、原輔材料

    樹脂,纖維氈,玻璃纖維纏繞紗等。

    3、制品生產(chǎn)以及檢驗(yàn)標(biāo)準(zhǔn)

    為自始至終保證產(chǎn)品的高質(zhì)量以及特定性能要求,嚴(yán)格控制各道生產(chǎn)工藝,原材料選擇以及最終每一工序的產(chǎn)品檢驗(yàn)是極其重要的.

    玻璃鋼儲(chǔ)罐以及裝置等制品的檢驗(yàn)是綜合的質(zhì)量保證體系,該體系要求對(duì)原材料,輔助材料均需有生產(chǎn)廠家的合格證明,并符合產(chǎn)品的質(zhì)量技術(shù)指標(biāo)要求,在投產(chǎn)前進(jìn)行全檢和抽檢.同時(shí),對(duì)玻璃鋼儲(chǔ)罐以及裝置等制品進(jìn)行相應(yīng)性能要求的物理力學(xué)等各項(xiàng)測(cè)試以及檢驗(yàn)。

    在通常情況下執(zhí)行國(guó)家或行業(yè)標(biāo)準(zhǔn),進(jìn)行規(guī)定的制造工藝以及產(chǎn)品性能檢驗(yàn).如果有特殊要求,則需要采用國(guó)內(nèi)以及國(guó)際相關(guān)標(biāo)準(zhǔn)進(jìn)行檢驗(yàn)。

    固化特點(diǎn)

    玻璃鋼的固化可以提高強(qiáng)度10%以上，真空固化是提高玻璃鋼制品強(qiáng)度的有效途徑之一。制品在制造過程中，尚有部分殘存的溶劑和其他低分子物，在常壓下不能完全除去。

    妨礙樹脂與玻璃纖維的牢固粘結(jié)，因而影響玻璃鋼制品強(qiáng)度。采用真空固化方法可使低分子物揮發(fā)得較為完全，使玻璃鋼制品更加致密。因此能提高容器強(qiáng)度。

    粘結(jié)劑中的固化劑在減壓狀態(tài)下應(yīng)不易揮發(fā)，否則將會(huì)使固化劑揮發(fā)損失過大，使制品固化不完全，反而降低強(qiáng)度。

    防腐特點(diǎn)

    玻璃鋼制品以其超強(qiáng)的抗腐蝕能力成為很多行業(yè)的傳輸介質(zhì)，但是它又是憑借什么才實(shí)現(xiàn)它的獨(dú)有特性。纖維纏繞玻璃鋼制品結(jié)構(gòu)上分內(nèi)襯層、結(jié)構(gòu)層及外保護(hù)層三部分。其中，內(nèi)襯層樹脂含量高，一般在70%以上，其內(nèi)表面富樹脂層樹脂含量高達(dá)95%左右。通過對(duì)內(nèi)襯所用樹脂的選擇，可使玻璃鋼制品在輸送液體時(shí)具有不同的耐腐蝕性能，從而滿足不同的工作需要；對(duì)需外防腐的場(chǎng)合，只需對(duì)外保護(hù)層樹脂進(jìn)行認(rèn)真選擇，便也可達(dá)到不同外防腐的使用目的。

    玻璃鋼制品根據(jù)不同的腐蝕環(huán)境，可選用不同的防腐樹脂，主要包括：間苯型不飽和聚酯樹脂、乙烯基樹脂、雙酚A樹脂、環(huán)氧樹脂及呋喃樹脂等，根據(jù)具體情況分別選用：對(duì)酸性環(huán)境，選用雙酚A樹脂、呋喃樹脂等；對(duì)堿性環(huán)境，選用乙烯基樹脂、環(huán)氧樹脂或呋喃樹脂等；對(duì)溶劑型使用環(huán)境，選用呋喃等樹脂；當(dāng)酸、鹽、溶劑等腐蝕不是十分嚴(yán)重時(shí)，則可選用價(jià)格較為低廉的間苯型樹脂。通過對(duì)內(nèi)襯層不同樹脂的選擇，便可使玻璃鋼制品廣泛用于酸、堿、鹽、溶劑等工作環(huán)境中，表現(xiàn)出良好的耐腐蝕性能。
